Sciences de l'ingénieur1ère

Rendement des mécanismes
Exercices corrigés

Maîtrisez le rendement des mécanismes : transmissions, frottements, efficacité, bilans énergétiques grâce à ces 5 exercices détaillés.

Concepts & Exercices
\(\eta = \frac{P_{\text{utile}}}{P_{\text{absorbée}}}\)
Rendement d'un mécanisme
Rendement
\(\eta = \frac{W_{\text{utile}}}{W_{\text{absorbé}}}\)
Ratio énergétique
Pertes
\(P_{\text{pertes}} = P_{\text{absorbée}} - P_{\text{utile}}\)
Énergie dissipée
Bilan
\(P_{\text{absorbée}} = P_{\text{utile}} + P_{\text{pertes}}\)
Conservation de l'énergie
⚡
Définition : Le rendement mesure l'efficacité d'un mécanisme à transmettre l'énergie.
🔄
Valeur : 0 < η < 1 (ou 0% < η < 100%).
⚙️
Cause : Les frottements sont la principale source de perte d'énergie.
📊
Calcul : η = Puissance utile / Puissance absorbée.
Exercice 1
Rendement d'une boîte de vitesses
Exercice 2
Transmission par courroie : bilan énergétique
Exercice 3
Réducteur à engrenages : rendement global
Exercice 4
Chaîne cinématique complète : moteur-transmission-charge
Exercice 5
Comparaison de différents systèmes de transmission
Corrigé : Exercices 1 à 3
1 Boîte de vitesses
Définition :

Rendement d'une transmission : \(\eta = \frac{P_{\text{sortie}}}{P_{\text{entrée}}}\) mesure l'efficacité de la transmission.

Méthode de calcul :
  1. Identifier la puissance absorbée (entrée)
  2. Identifier la puissance utile (sortie)
  3. Appliquer la formule du rendement
  4. Calculer les pertes éventuelles
Énoncé :

Une boîte de vitesses reçoit une puissance de 80 kW et fournit une puissance de 72 kW. Calculer son rendement et les pertes.

Étape 1 : Identification des puissances

P_absorbée = 80 kW, P_utile = 72 kW

Étape 2 : Calcul du rendement

η = P_utile/P_absorbée = 72/80 = 0.9

Étape 3 : Conversion en pourcentage

η = 0.9 = 90%

Étape 4 : Calcul des pertes

P_pertes = P_absorbée - P_utile = 80 - 72 = 8 kW

η = 90%, P_pertes = 8 kW
Réponse finale :

Le rendement de la boîte de vitesses est de 90% avec 8 kW de pertes.

Règles appliquées :

• Définition : Rendement = puissance utile / puissance absorbée

• Range : 0 < η < 1 (ou 0% < η < 100%)

• Bilan : P_absorbée = P_utile + P_pertes

2 Transmission par courroie
Définition :

Transmission par courroie : Le rendement typique est de 95-98% pour une bonne maintenance.

Énoncé :

Un moteur de 10 kW entraîne une machine via une transmission par courroie de rendement 97%. Calculer la puissance utile reçue par la machine et les pertes.

Étape 1 : Données connues

P_absorbée = 10 kW, η = 0.97

Étape 2 : Calcul de la puissance utile

η = P_utile/P_absorbée donc P_utile = η × P_absorbée

P_utile = 0.97 × 10 = 9.7 kW

Étape 3 : Calcul des pertes

P_pertes = P_absorbée - P_utile = 10 - 9.7 = 0.3 kW

Étape 4 : Vérification

P_absorbée = P_utile + P_pertes = 9.7 + 0.3 = 10 kW ✓

P_utile = 9.7 kW, P_pertes = 0.3 kW
Réponse finale :

La machine reçoit 9.7 kW avec 0.3 kW de pertes dans la transmission.

Règles appliquées :

• Isolation : P_utile = η × P_absorbée

• Bilan : Conservation de l'énergie

• Vérification : Toujours contrôler le calcul

3 Réducteur à engrenages
Définition :

Rendement global : Pour plusieurs éléments en série, η_global = η₁ × η₂ × ... × ηₙ

Énoncé :

Un réducteur est constitué de 3 étages d'engrenages avec des rendements respectifs de 96%, 97% et 95%. Calculer le rendement global.

Étape 1 : Conversion en valeurs décimales

η₁ = 0.96, η₂ = 0.97, η₃ = 0.95

Étape 2 : Application de la formule

η_global = η₁ × η₂ × η₃

η_global = 0.96 × 0.97 × 0.95

Étape 3 : Calcul étape par étape

0.96 × 0.97 = 0.9312

0.9312 × 0.95 = 0.8846

Étape 4 : Conversion en pourcentage

η_global = 0.8846 = 88.46%

η_global = 88.46%
Réponse finale :

Le rendement global du réducteur est de 88.46%.

Règles appliquées :

• Série : Pour les éléments en série, les rendements se multiplient

• Diminution : Le rendement global est inférieur au plus petit rendement

• Précision : Conserver suffisamment de chiffres significatifs

Corrigé : Exercices 4 à 5
4 Chaîne cinématique
Définition :

Chaîne cinématique : Ensemble d'éléments mécaniques reliant le moteur à la charge.

Énoncé :

Une installation comporte un moteur de 20 kW, une transmission par courroie (η=97%), un réducteur (η=92%) et une charge. La puissance utile fournie à la charge est de 16.8 kW. Calculer le rendement global et le rendement de la charge.

Étape 1 : Calcul du rendement global

η_global = P_charge/P_moteur = 16.8/20 = 0.84 = 84%

Étape 2 : Calcul du rendement des transmissions

η_transmissions = η_courroie × η_reducteur = 0.97 × 0.92 = 0.8924

Étape 3 : Calcul de la puissance après transmissions

P_après_transmissions = P_moteur × η_transmissions = 20 × 0.8924 = 17.848 kW

Étape 4 : Calcul du rendement de la charge

η_charge = P_charge/P_après_transmissions = 16.8/17.848 ≈ 0.941 = 94.1%

η_global = 84%, η_charge = 94.1%
Réponse finale :

Le rendement global est de 84% et le rendement de la charge est de 94.1%.

Règles appliquées :

• Séparation : Analyser chaque élément de la chaîne séparément

• Progression : Calculer les puissances intermédiaires

• Global : η_global = η₁ × η₂ × η_charge

5 Comparaison de systèmes
Définition :

Comparaison d'efficacité : Comparer les rendements pour choisir le système le plus performant.

Énoncé :

On compare trois systèmes de transmission pour une puissance d'entrée de 50 kW : Système A (courroie, η=96%), Système B (engrenages droits, η=98%), Système C (vis-écrou, η=75%). Calculer la puissance utile pour chaque système et comparer.

Étape 1 : Calcul pour le Système A

P_A = P_entree × η_A = 50 × 0.96 = 48 kW

Étape 2 : Calcul pour le Système B

P_B = P_entree × η_B = 50 × 0.98 = 49 kW

Étape 3 : Calcul pour le Système C

P_C = P_entree × η_C = 50 × 0.75 = 37.5 kW

Étape 4 : Comparaison et conclusion

Classement par efficacité : Système B > Système A > Système C

Le Système B est le plus efficace avec 49 kW utiles

Le Système C est le moins efficace avec 37.5 kW utiles

P_A = 48 kW, P_B = 49 kW, P_C = 37.5 kW
Réponse finale :

Le système B est le plus efficace (49 kW), suivi de A (48 kW) et C (37.5 kW).

Règles appliquées :

• Comparaison : Même conditions d'entrée pour tous les systèmes

• Choix : Le système le plus efficace minimise les pertes

• Contexte : D'autres critères peuvent influencer le choix (encombrement, coût, maintenance)

Cours bien détaillé
\(\eta = \frac{P_{\text{utile}}}{P_{\text{absorbée}}}, \eta_{\text{global}} = \prod_{i=1}^{n} \eta_i\)
Formules fondamentales
⚡
Définition : Le rendement mesure l'efficacité d'un système à transmettre l'énergie.
🔄
Valeur : Comprise entre 0 et 1 (ou 0% et 100%).
⚙️
Cause : Les frottements sont la principale source de perte d'énergie.
📊
Calcul : η = Puissance utile / Puissance absorbée.
💡
Conseil : Toujours vérifier que le rendement est inférieur à 1
🔍
Attention : Ne pas additionner les rendements de systèmes en série
⚡
Astuce : Multiplier les rendements pour les systèmes en série
📋
Méthode : Faire un bilan énergétique pour chaque élément
✅
Vérification : P_absorbée = P_utile + P_pertes
Méthodes de calcul :
  • Rendement simple : η = P_utile/P_absorbée
  • Systèmes en série : η_global = η₁×η₂×...×ηₙ
  • Systèmes en parallèle : Analyse de chaque branche séparément
  • Bilan énergétique : P_absorbée = P_utile + P_pertes
Règles importantes :
  • Le rendement est toujours inférieur à 1 (η < 1)
  • Les rendements s'additionnent pour les systèmes en parallèle
  • Les rendements se multiplient pour les systèmes en série
  • Les frottements sont la principale cause de perte
  • Le rendement dépend des conditions de fonctionnement
\(\eta_{\text{global}} = \eta_1 \cdot \eta_2 \cdot \eta_3\)
Systèmes en cascade
Courroie
η ≈ 95-98%
Transmission flexible
Engrenages
η ≈ 96-99%
Transmission rigide
Vis-écrou
η ≈ 30-85%
Conversion rotatif-linéaire

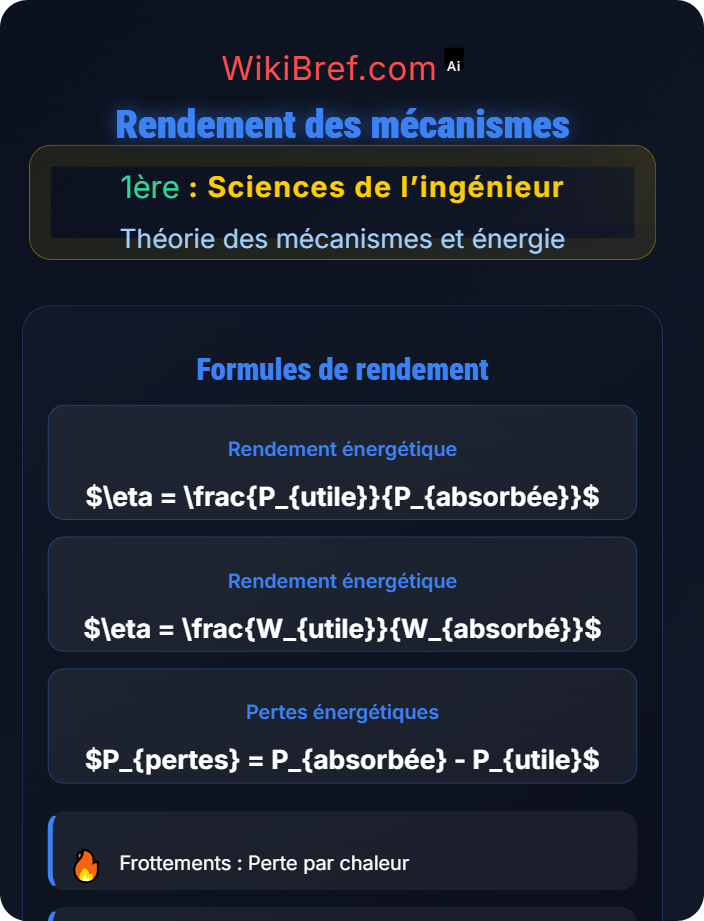

Rendement des mécanismes Énergie et puissance dans les systèmes
