Sciences de l'ingénieur1ère

Inductances
Exercices corrigés

Maîtrisez les inductances : caractéristiques, loi d'induction, associations, applications et circuits RL grâce à ces 5 exercices détaillés.

Concepts & Exercices
\(e = -L \frac{di}{dt}\)
Loi de Faraday
Inductance
L (Henrys)
Opposition à la variation du courant
Temps
τ = L/R
Constante de temps
Énergie
E = ½LI²
Énergie magnétique
⚡
Objectif : Comprendre le comportement des inductances
🔄
Associations : Série, parallèle et mixte
📊
Caractéristiques : Inductance, résistance série, courant maximal
🔌
Applications : Filtres, transformateurs, stabilisation de courant
Exercice 1
Calculer la force électromotrice induite dans une bobine de 5H avec une variation de courant de 2A/s
Exercice 2
Déterminer l'inductance équivalente de 3 bobines en série
Exercice 3
Calculer l'inductance équivalente de 2 bobines en parallèle
Exercice 4
Analyser la charge d'un courant dans un circuit RL
Exercice 5
Calculer l'énergie stockée dans une bobine de 10mH traversée par 3A
Corrigé : Exercices 1 à 3
1 Force électromotrice induite
Définition :

Loi de Faraday-Lenz : La force électromotrice induite est proportionnelle à la variation du flux magnétique

Méthode de calcul :
  1. Identifier les données connues (inductance L et variation de courant di/dt)
  2. Appliquer la loi de Faraday-Lenz : e = -L × (di/dt)
  3. Convertir les unités dans le système international
  4. Remplacer les valeurs numériques
  5. Calculer le résultat avec l'unité appropriée
Données
L=5H, di/dt=2A/s
Formule
e = -L×di/dt
Résultat
e = -10V
Étape 1 : Données du problème

On connaît :

  • L'inductance de la bobine : L = 5 henrys (H)
  • La variation de courant par seconde : di/dt = 2 ampères/seconde (A/s)
  • On recherche la force électromotrice induite e
Étape 2 : Relation fondamentale

La force électromotrice induite dans une bobine est donnée par :

e = -L × (di/dt)

Où e est en volts (V), L en henrys (H), et di/dt en ampères/seconde (A/s)

Étape 3 : Calcul numérique

e = -L × (di/dt) = -5H × 2A/s = -10V

Le signe négatif indique que la fem s'oppose à la variation du courant (loi de Lenz)

e = -10 V
Réponse finale :

La force électromotrice induite dans la bobine est de -10 volts

Règles appliquées :

• Loi de Faraday-Lenz : e = -L × (di/dt)

• Unités : Convertir en unités du SI (henrys, ampères/seconde)

• Signe négatif : Indique l'opposition à la variation (loi de Lenz)

2 Bobines en série
Définition :

Bobines en série : Les bobines sont connectées bout à bout, le courant est le même dans chaque bobine

Bobines
L₁, L₂, L₃
Série
L_eq = ΣLᵢ
Étape 1 : Configuration en série
L₁
L₂
L₃
─→ I ─→ I ─→ I ─→

Dans un montage en série, le courant traverse chaque bobine successivement

Étape 2 : Formule de calcul

Pour n bobines en série :

Leq = L₁ + L₂ + L₃ + ... + Ln

L'inductance équivalente est la somme de toutes les inductances

Étape 3 : Exemple numérique

Soit L₁ = 2H, L₂ = 3H, L₃ = 5H

Leq = 2 + 3 + 5 = 10H

Le circuit se comporte comme une seule bobine de 10H

L_eq = 10 H
Réponse finale :

L'inductance équivalente de bobines en série est égale à la somme de toutes les inductances

Règles appliquées :

• Série : Leq = L₁ + L₂ + ... + Ln

• Courant constant : Même dans toutes les bobines

• Flux magnétique : S'additionne dans les bobines couplées

3 Bobines en parallèle
Définition :

Bobines en parallèle : Les bobines partagent les mêmes points de connexion, la tension est la même aux bornes de chaque bobine

Bobines
L₁, L₂
Parallèle
1/L_eq = Σ(1/Lᵢ)
Étape 1 : Configuration en parallèle
L₁
│
L₂
↑ I₁ ↑ I₂ ↑
I_total

Dans un montage en parallèle, la tension est la même aux bornes de chaque bobine

Étape 2 : Formule de calcul

Pour n bobines en parallèle :

1/Leq = 1/L₁ + 1/L₂ + 1/L₃ + ... + 1/Ln

Pour deux bobines : Leq = (L₁ × L₂)/(L₁ + L₂)

Étape 3 : Exemple numérique

Soit L₁ = 4H et L₂ = 6H

1/Leq = 1/4 + 1/6 = 3/12 + 2/12 = 5/12

Leq = 12/5 = 2.4H

L'inductance équivalente est de 2.4H

L_eq = 2.4 H
Réponse finale :

L'inductance équivalente de bobines en parallèle est donnée par l'inverse de la somme des inverses

Règles appliquées :

• Parallèle : 1/Leq = 1/L₁ + 1/L₂ + ... + 1/Ln

• Tension constante : Même aux bornes de chaque bobine

• Courant divisé : Se répartit entre les branches

Corrigé : Exercices 4 à 5
4 Circuit RL
Définition :

Circuit RL : Circuit constitué d'une résistance et d'une inductance en série

Constante
τ = L/R
Courant
i(t) = (E/R)(1-e⁻ᵗ/ᵀ)
Étape 1 : Constante de temps

La constante de temps τ d'un circuit RL est définie par :

τ = L / R

Où L est en henrys (H) et R en ohms (Ω), donc τ est en secondes (s)

Elle caractérise la rapidité d'établissement du courant

Étape 2 : Équation d'établissement

Lors de l'établissement du courant dans un circuit RL :

i(t) = (E/R) × (1 - e-t/τ)

Où E est la tension du générateur, R la résistance, t le temps écoulé

Étape 3 : Exemple de calcul

Soit R = 10Ω et L = 50mH = 0.05H

τ = L/R = 0.05/10 = 0.005s = 5ms

Après 5τ = 25ms, le courant est pratiquement établi (99.3%)

i(25ms) = (E/10) × (1 - e-5) ≈ 0.993 × (E/10)

τ = 5 ms
Réponse finale :

La constante de temps du circuit RL est de 5 millisecondes

Règles appliquées :

• Constante de temps : τ = L/R

• Temps d'établissement : 5τ pour courant établi (99%)

• Équation exponentielle : i(t) = (E/R) × (1 - e-t/τ)

5 Énergie stockée
Définition :

Énergie stockée : Énergie magnétique emmagasinée dans le champ magnétique de l'inductance

Formules
E = ½LI²
Données
L=10mH, I=3A
Étape 1 : Formule de l'énergie

L'énergie stockée dans une inductance est donnée par :

E = ½ × L × I²

Où E est en joules (J), L en henrys (H), et I en ampères (A)

Cette énergie est emmagasinée sous forme de champ magnétique

Étape 2 : Calcul avec les données

Soit L = 10mH = 10×10⁻³ H et I = 3A

On utilise la formule : E = ½ × L × I²

E = ½ × (10×10⁻³) × (3)²

E = ½ × 10×10⁻³ × 9 = 45×10⁻³ = 0.045 J

Étape 3 : Interprétation

L'inductance stocke 0.045 joules d'énergie magnétique

Cette énergie est libérée lors de la diminution du courant

E = 0.045 J
Réponse finale :

L'énergie stockée dans l'inductance est de 0.045 joules

Règles appliquées :

• Énergie stockée : E = ½ × L × I²

• Unités : Énergie en joules (J), inductance en henrys (H), courant en ampères (A)

• Application : Stockage d'énergie, lissage de courant, transformateurs

Cours bien détaillé
\(e = -L \frac{di}{dt} \quad E = \frac{1}{2}LI^2 \quad \tau = \frac{L}{R}\)
Relations fondamentales
⚡
Inductance (L) : Capacité à s'opposer aux variations de courant (henrys, H)
🔄
Auto-induction : Phénomène d'induction propre à la bobine (force électromotrice)
📊
Associations : Série (addition), parallèle (inverse de la somme des inverses)
🔌
Circuit RL : Constante de temps τ = L/R pour établissement du courant
💡
Conseil : L'inductance s'oppose aux variations rapides de courant
🔍
Attention : Lors de l'ouverture d'un circuit inductif, une surtension peut se produire
⚡
Astuce : L'établissement du courant dans un circuit RL suit une loi exponentielle
📋
Méthode : Identifiez d'abord la configuration avant d'appliquer les formules
✅
Vérification : L'unité du résultat doit correspondre à la grandeur recherchée
Relations électriques :
  • Force électromotrice induite : e = -L × (di/dt)
  • Énergie stockée : E = ½ × L × I²
  • Constante de temps RL : τ = L/R
  • Établissement du courant : i(t) = (E/R) × (1 - e-t/τ)
  • Courant en régime permanent : i = E/R
  • Association en série : Leq = L₁ + L₂ + ... + Ln
  • Association en parallèle : 1/Leq = 1/L₁ + 1/L₂ + ... + 1/Ln
Règles importantes :
  • L'inductance oppose une résistance infinie au courant alternatif de très haute fréquence
  • Le courant dans une inductance ne peut pas varier instantanément
  • L'inductance équivalente en série est supérieure à chaque inductance individuelle
  • L'inductance équivalente en parallèle est inférieure à la plus petite inductance
  • Une inductance stocke de l'énergie sous forme de champ magnétique

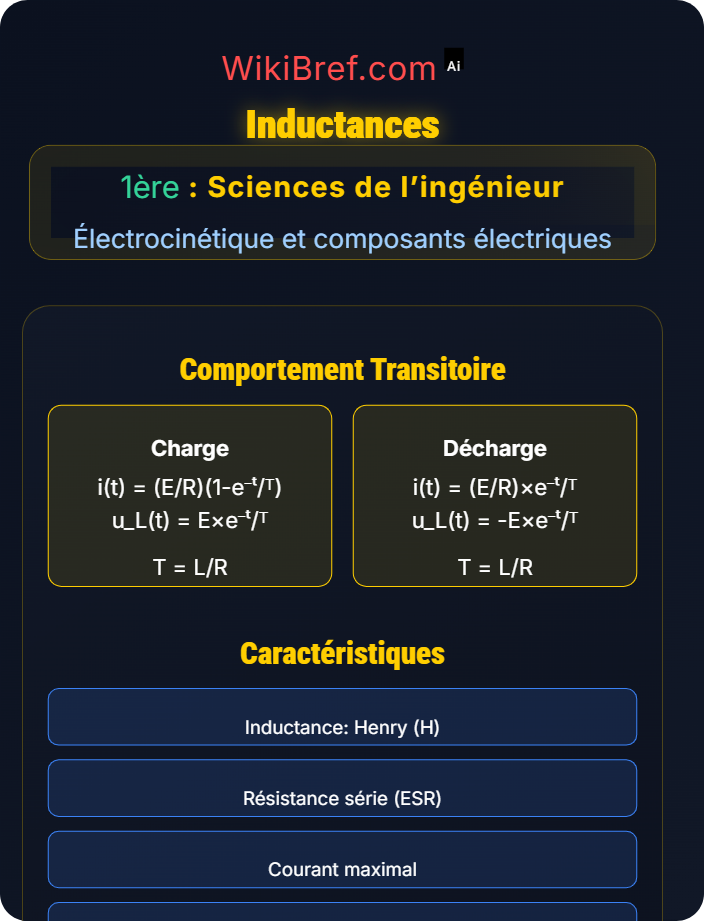

Inductances Composants passifs
