| Type | Utilité | Avantages | Limites |
|---|---|---|---|
| Graphique | Montrer relation | Visualisation claire | Nécessite échelles |
| Tableau | Structurer données | Précision numérique | Moins visuel |
| Diagramme | Comparer valeurs | Comparaison rapide | Perte de détail |
Représentation graphique : Représentation visuelle d'une relation entre deux variables.
Abcisse (x) : Variable indépendante (ici le temps).
Ordonnée (y) : Variable dépendante (ici la température).
- Identifier les variables (temps et température)
- Choisir les axes (temps sur x, température sur y)
- Placer les points expérimentaux
- Tracer la courbe en respectant l'échelle
| Temps (min) | Température (°C) |
|---|---|
| 0 | 20 |
| 5 | 25 |
| 10 | 30 |
| 15 | 35 |
| 20 | 40 |
Variable indépendante : temps (x), variable dépendante : température (y)
Abscisse : temps (en minutes), Ordonnée : température (en °C)
Échelle horizontale : 1 cm = 5 min, Échelle verticale : 1 cm = 5°C
Placer les points (0,20), (5,25), (10,30), (15,35), (20,40)
Tracer une ligne droite passant au plus près des points
Le graphique montre une augmentation linéaire de la température avec le temps. La température augmente de 1°C par minute, ce qui indique un chauffage uniforme.

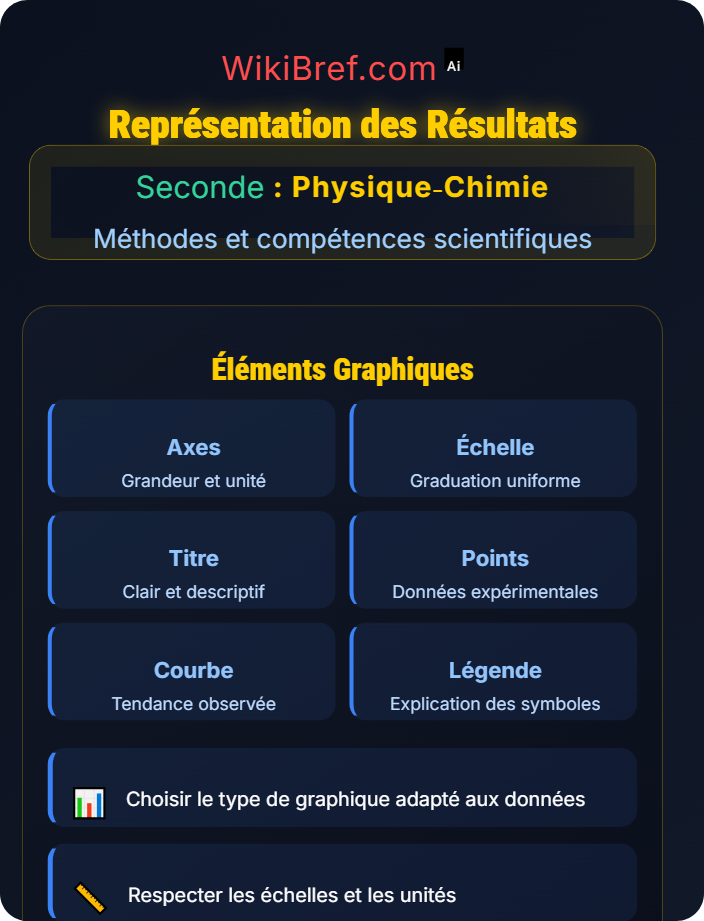

• Identification : Variable indépendante sur l'axe x
• Échelle : Choisir une échelle lisible
• Titre : Indiquer clairement les grandeurs représentées
Tableau de données : Organisation structurée des mesures expérimentales.
Colonne : Ensemble de valeurs pour une même grandeur.
Ligne : Ensemble de mesures prises simultanément.
Variables à représenter : volume et concentration
Créer deux colonnes : Volume (mL) et Concentration (mol/L)
Classer les mesures par ordre croissant du volume
Insérer les données expérimentales dans le bon format
| Volume (mL) | Concentration (mol/L) |
|---|---|
| 10 | 0.10 |
| 20 | 0.05 |
| 30 | 0.03 |
| 40 | 0.025 |
| 50 | 0.02 |
Assurer que toutes les unités sont correctement indiquées
Le tableau montre que la concentration diminue avec l'augmentation du volume, ce qui est cohérent avec la dilution. Plus le volume d'eau ajouté est important, plus la concentration de la solution diminue.
• Organisation : Données classées par ordre logique
• Unités : Indiquer les unités dans les en-têtes
• Précision : Conserver le bon nombre de chiffres significatifs
Loi de Boyle-Mariotte : PV = constante à température constante.
Relation inverse : Lorsque le volume augmente, la pression diminue.
Variable indépendante : volume (V), variable dépendante : pression (P)
Graphique en courbe pour montrer la relation continue
Pour une relation inverse, une échelle logarithmique peut être utile
| Volume (L) | Pression (atm) |
|---|---|
| 1 | 4.0 |
| 2 | 2.0 |
| 4 | 1.0 |
| 8 | 0.5 |
| 16 | 0.25 |
La courbe devrait être hyperbolique, montrant la relation inverse
La courbe confirme la loi de Boyle-Mariotte
Le graphique montre une relation inverse entre la pression et le volume d'un gaz à température constante, confirmant la loi de Boyle-Mariotte. La courbe est hyperbolique, indiquant que PV = constante.
• Relation inverse : Courbe hyperbolique
• Constante : PV = constante à T constante
• Échelle : Choisir une échelle qui met en évidence la relation
Diagramme circulaire : Représentation des proportions en secteurs circulaires.
Pourcentage : Fraction d'un ensemble exprimée sur 100.
Convertir les masses ou volumes en pourcentages
Chaque pourcentage correspond à un angle : (pourcentage/100) × 360°
Tracer un cercle et diviser en secteurs proportionnels
| Composant | Pourcentage (%) | Angle (°) |
|---|---|---|
| Oxygène | 21 | 76 |
| Azote | 78 | 281 |
| Argon | 1 | 4 |
Ajouter une légende pour identifier chaque composant
Donner un titre explicite au diagramme
Le diagramme circulaire montre clairement la composition de l'air atmosphérique : 78% d'azote, 21% d'oxygène et 1% d'autres gaz (principalement argon). L'azote représente la majorité de l'air, ce qui est bien visible sur le diagramme.
• Calcul : (pourcentage/100) × 360° pour les angles
• Légende : Indispensable pour l'identification
• Clarté : Couleurs distinctes pour chaque composant
Loi d'Ohm : U = RI, relation linéaire entre tension et intensité.
Résistance : Opposition au passage du courant électrique.
Variable indépendante : tension (U), variable dépendante : intensité (I)
Tension sur l'axe x, intensité sur l'axe y
Relation linéaire selon la loi d'Ohm
| Tension (V) | Intensité (A) |
|---|---|
| 2 | 0.1 |
| 4 | 0.2 |
| 6 | 0.3 |
| 8 | 0.4 |
| 10 | 0.5 |
La courbe devrait être une droite passant par l'origine
La pente de la droite donne 1/R (selon I = U/R)
Le graphique montre une relation linéaire entre la tension et l'intensité du courant, confirmant la loi d'Ohm. La droite passant par l'origine indique une proportionnalité directe entre U et I. La pente de la droite est égale à 1/R, où R est la résistance du circuit.
• Linéarité : La relation est linéaire selon U = RI
• Passage par l'origine : I = 0 quand U = 0
• Pente : Égale à 1/R pour la loi d'Ohm
Solubilité : Quantité maximale de soluté pouvant se dissoudre dans un solvant.
Effet de la température : Généralement, la solubilité augmente avec la température.
Variable indépendante : température (T), variable dépendante : solubilité (S)
Température sur l'axe x, solubilité sur l'axe y
Relation généralement croissante (mais pas toujours linéaire)
| Température (°C) | Solubilité (g/100g H₂O) |
|---|---|
| 0 | 35.7 |
| 20 | 36.0 |
| 40 | 36.6 |
| 60 | 37.3 |
| 80 | 38.4 |
| 100 | 39.8 |
La courbe devrait être croissante mais avec une pente modérée
La solubilité du sel augmente légèrement avec la température
Le graphique montre que la solubilité du chlorure de sodium dans l'eau augmente avec la température, mais de manière relativement modérée. Cela signifie que la quantité maximale de sel pouvant se dissoudre dans l'eau augmente légèrement lorsque la température de l'eau augmente.
• Relation croissante : Solubilité généralement croissante avec T
• Unités : g de soluté pour 100g de solvant
• Interprétation : Montrer la tendance générale
Densité : Rapport entre la masse et le volume d'une substance.
Relation linéaire : m = ρV, où ρ est la masse volumique.
Variable indépendante : volume (V), variable dépendante : masse (m)
Volume sur l'axe x, masse sur l'axe y
Tracer plusieurs courbes sur le même graphique
| Volume (cm³) | Aluminium (g) | Fer (g) | Plomb (g) |
|---|---|---|---|
| 1 | 2.7 | 7.9 | 11.3 |
| 2 | 5.4 | 15.8 | 22.6 |
| 3 | 8.1 | 23.7 | 33.9 |
| 4 | 10.8 | 31.6 | 45.2 |
| 5 | 13.5 | 39.5 | 56.5 |
Chaque matériau aura une droite avec une pente différente
La pente de chaque droite correspond à la masse volumique
Le graphique montre des relations linéaires entre la masse et le volume pour différents matériaux. Chaque matériau a une droite avec une pente différente, qui correspond à sa masse volumique. Le plomb a la pente la plus raide, suivi du fer, puis de l'aluminium, ce qui reflète leurs masses volumiques respectives.
• Relation linéaire : m = ρV
• Pente : Égale à la masse volumique ρ
• Comparaison : Plus la pente est raide, plus la densité est élevée
Avancement de réaction : Grandeur qui mesure la progression d'une réaction chimique.
Temps de demi-réaction : Temps nécessaire pour atteindre la moitié de l'avancement final.
Variable indépendante : temps (t), variable dépendante : avancement (ξ)
Temps sur l'axe x, avancement sur l'axe y
La réaction commence rapidement puis ralentit
| Temps (min) | Avancement (mol) |
|---|---|
| 0 | 0.0 |
| 5 | 0.3 |
| 10 | 0.5 |
| 20 | 0.7 |
| 30 | 0.8 |
| 40 | 0.85 |
| 50 | 0.88 |
| 60 | 0.89 |
La courbe devrait être croissante et s'approcher d'une asymptote
La réaction est plus rapide au début, puis ralentit
Le graphique montre l'évolution de l'avancement d'une réaction chimique au cours du temps. La réaction commence rapidement, puis la vitesse diminue progressivement jusqu'à ce que l'avancement tende vers une valeur limite. Cela est typique d'une réaction chimique qui tend vers un équilibre.
• Vitesse : Pente de la courbe = vitesse de réaction
• Asymptote : La réaction tend vers un maximum
• Cinétique : Vitesse décroissante au cours du temps
Conductivité : Capacité d'une solution à conduire le courant électrique.
Ionisation : Dissociation des composés en ions dans la solution.
Variable indépendante : concentration (c), variable dépendante : conductivité (σ)
Concentration sur l'axe x, conductivité sur l'axe y
Relation généralement croissante (plus d'ions = plus de conductivité)
| Concentration (mol/L) | Conductivité (μS/cm) |
|---|---|
| 0.001 | 12.5 |
| 0.005 | 58.2 |
| 0.01 | 114.3 |
| 0.02 | 218.6 |
| 0.05 | 487.1 |
| 0.1 | 892.4 |
La courbe devrait être croissante, mais pas nécessairement linéaire
Plus la concentration est élevée, plus la conductivité est élevée
Le graphique montre que la conductivité d'une solution saline augmente avec la concentration en ions. Cela est dû au fait que plus il y a d'ions dans la solution, plus il y a de porteurs de charge disponibles pour transporter le courant électrique. La relation n'est pas parfaitement linéaire à cause des interactions ioniques à haute concentration.
• Porteurs de charge : Les ions conduisent l'électricité
• Relation : Conductivité croît avec la concentration
• Limitations : Non linéaire à haute concentration
Loi de l'inverse du carré : L'intensité lumineuse diminue avec le carré de la distance.
Flux lumineux : Puissance lumineuse émise par une source.
Variable indépendante : distance (d), variable dépendante : luminosité (I)
Distance sur l'axe x, luminosité sur l'axe y
Relation inverse du carré : I ∝ 1/d²
| Distance (m) | Luminosité (lux) |
|---|---|
| 1 | 100 |
| 2 | 25 |
| 3 | 11.1 |
| 4 | 6.25 |
| 5 | 4.0 |
| 10 | 1.0 |
La courbe devrait être hyperbolique, décroissant rapidement
Multiplier la luminosité par le carré de la distance pour vérifier la constante
Le graphique montre que la luminosité diminue avec le carré de la distance à la source lumineuse, conformément à la loi de l'inverse du carré. Cela signifie que si on double la distance, la luminosité est divisée par quatre. Cette loi s'applique à toutes les sources ponctuelles de lumière.
• Loi physique : I ∝ 1/d²
• Conservation : Le flux total est constant
• Applications : Astronomie, photométrie
