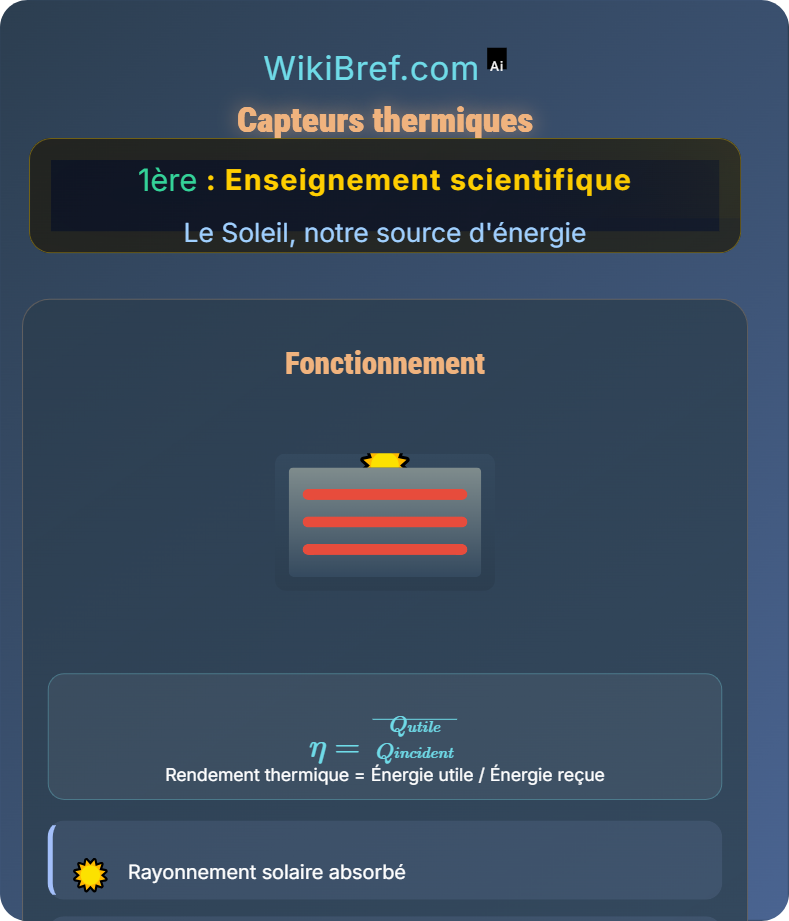

Principe des capteurs thermiques
\( \eta = \frac{Q_{utile}}{E_{solaire}} \)
Rendement d'un capteur thermique
Définition: Un capteur thermique est un dispositif qui capte l'énergie solaire pour la transformer en chaleur utilisable.
Loi de conservation de l'énergie: L'énergie solaire captée est convertie en énergie thermique, avec des pertes liées aux transferts thermiques.
Exemples d'applications :
Chauffage d'eau sanitaire: 60-80°C
Chauffage de piscine: 25-30°C
Chauffage de bâtiment: 35-45°C
Chauffage de piscine: 25-30°C
Chauffage de bâtiment: 35-45°C
Calcul de rendement :
Surface: 2m², Irradiance: 800 W/m²
Perte: 200W → Rendement: 75%
Perte: 200W → Rendement: 75%
Types de capteurs thermiques
Plan à air: pour séchage et ventilation
Plan à eau: pour chauffage d'eau
Sous vide: très haut rendement
Thermosiphon: circulation naturelle
Caractéristiques techniques
Surface utile: zone d'absorption
Isolation thermique: minimisation des pertes
Coefficient d'absorption: capacité à capter rayons
Revêtement sélectif: optimise absorption
Formules et calculs
\( Q = U \cdot A \cdot (T_{entrée} - T_{sortie}) \)
Transfert thermique
\( E = \eta \cdot G \cdot A \cdot t \)
Énergie captée
\( \eta = \eta_0 - a_1 \frac{\Delta T}{G} - a_2 \left(\frac{\Delta T}{G}\right)^2 \)
Modèle de rendement
Paramètres influents
Différence de température: impact sur le rendement
Irradiation solaire: conditionne la production
Vent: influence les pertes thermiques
Inclinaison: optimisation selon latitude
Encrassement: nettoyage pour maintenir performance
Applications et installations
Installation domestique:
• Surface: 4-6 m²
• Production: 1500-2500 kWh/an
• Économie: 150-300 €/an
• Production: 1500-2500 kWh/an
• Économie: 150-300 €/an
Chauffe-eau solaire individuel:
• Capteurs plans: 2-4 m²
• Ballon de stockage: 200-300L
• Couverture: 50-70% des besoins
• Ballon de stockage: 200-300L
• Couverture: 50-70% des besoins
Application collective:
• Bâtiment tertiaire: 100-500 m²
• Rendement global: 40-60%
• Retour sur investissement: 5-10 ans
• Rendement global: 40-60%
• Retour sur investissement: 5-10 ans
Erreurs Fréquentes
Erreur 1:
Confondre capteurs thermiques et photovoltaïques
Erreur 2:
Négliger les pertes thermiques dans les conduits
Erreur 3:
Oublier le dimensionnement du ballon de stockage
