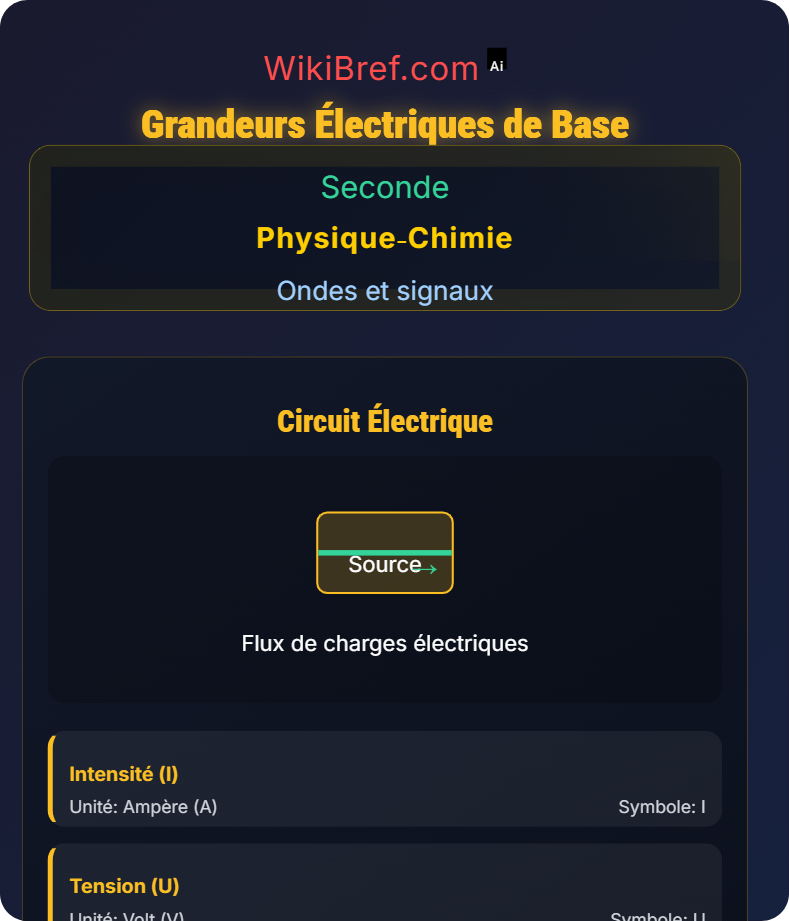

Grandeurs électriques
\( U = R \times I \)
Loi d'Ohm : Tension = Résistance × Intensité
Générateur
Dipôle
Exemples de valeurs :
Pile 4,5V → U = 4,5 V
Lampe basse consommation → I ≈ 0,1 A
Résistance de 100Ω → R = 100 Ω
Lampe basse consommation → I ≈ 0,1 A
Résistance de 100Ω → R = 100 Ω
Unités :
Tension : Volt (V)
Intensité : Ampère (A)
Résistance : Ohm (Ω)
Intensité : Ampère (A)
Résistance : Ohm (Ω)
Grandeurs fondamentales
Tension (U) : Volt (V)
Intensité (I) : Ampère (A)
Résistance (R) : Ohm (Ω)
Puissance (P) : Watt (W)
Mesure des grandeurs
Voltmètre en dérivation
Ammètre en série
Courant circule du + au -
Méthodes & Conseils
Toujours brancher le voltmètre en dérivation
L'ampèremètre se branche en série
Respecter les bornes + et - des appareils
La tension est la "force" qui pousse les électrons
L'intensité mesure le "débit" de charge
Erreurs Fréquentes
Erreur 1 :
Brancher l'ampèremètre en dérivation
Erreur 2 :
Confondre tension et intensité
Erreur 3 :
Oublier les unités dans les calculs
