Relation U = f(I)
\( U = R \times I \)
Loi d'Ohm : U en volts (V), I en ampères (A), R en ohms (Ω)
Exemple de calcul :
Si R = 100Ω et I = 0,2A
Alors U = R × I = 100 × 0,2 = 20V
Alors U = R × I = 100 × 0,2 = 20V

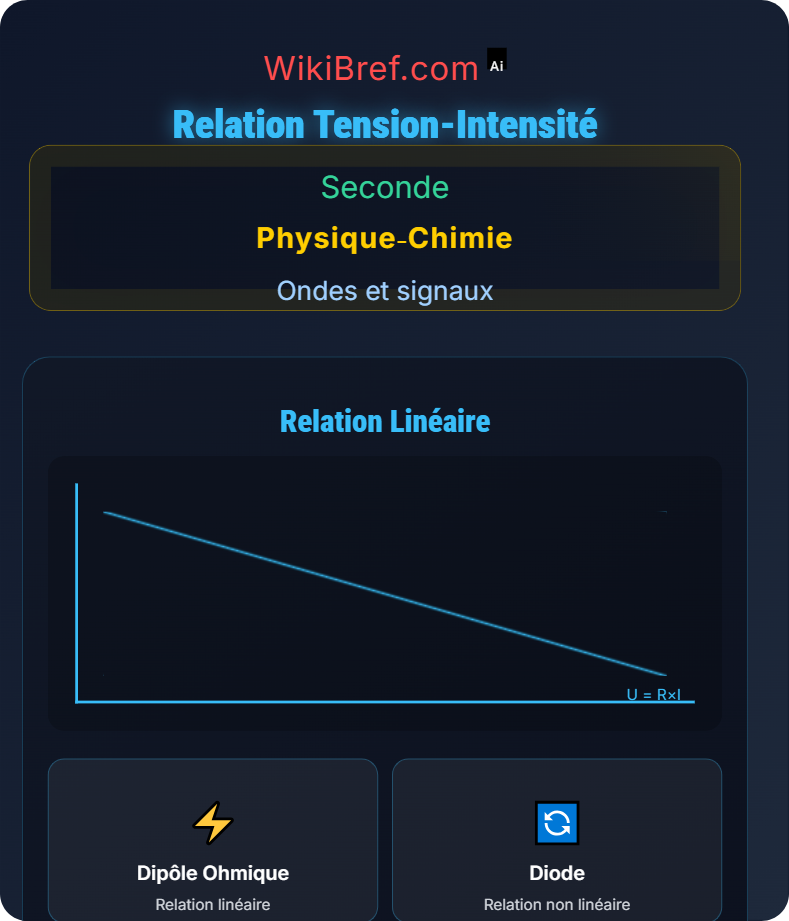

Caractéristique d'un conducteur ohmique :
Droite passant par l'origine
Pente = résistance R
Pente = résistance R
Types de relations
Linéaire : U = R×I (résistance)
Proportionnelle : U ∝ I
Caractéristique droite
Passant par l'origine
Autres dipôles
Diode : non linéaire
Générateur : U = E - r×I
Pile : caractéristique non linéaire
Méthodes & Conseils
Tracer U en ordonnée, I en abscisse
Pente = résistance R pour un conducteur ohmique
Identifier la nature du dipôle à partir de la courbe
Respecter les unités dans les calculs
La loi d'Ohm ne s'applique qu'aux résistances
Erreurs Fréquentes
Erreur 1 :
Appliquer la loi d'Ohm à tous les dipôles
Erreur 2 :
Inverser les axes U et I
Erreur 3 :
Oublier les unités dans les calculs
