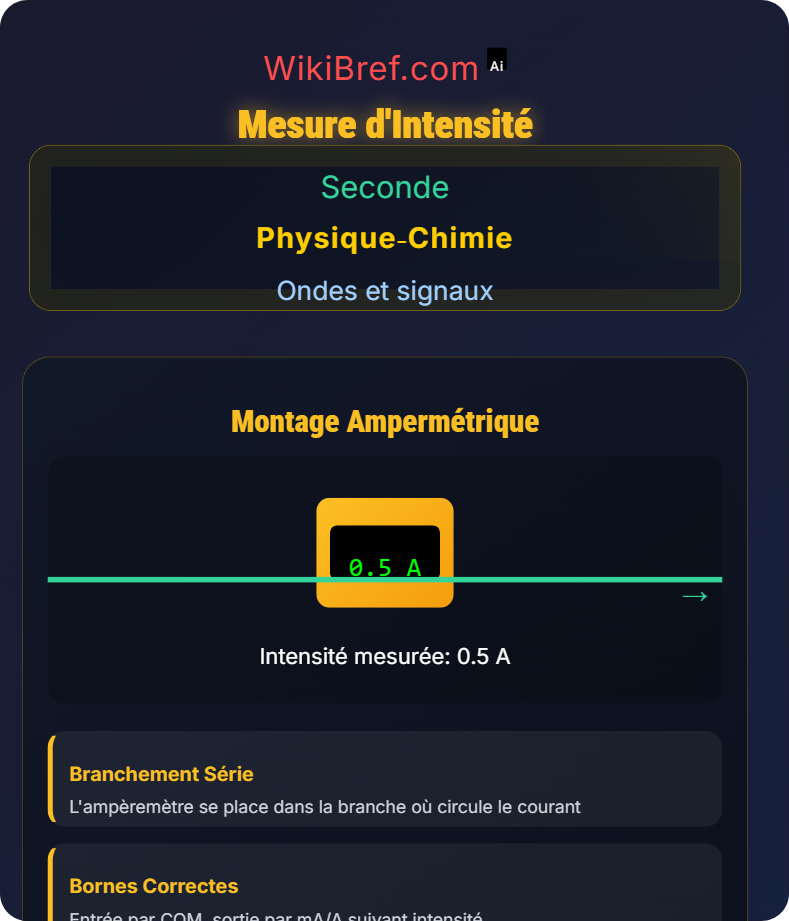

Mesure de l'intensité
\( I = \frac{Q}{t} \)
I : intensité (A), Q : charge (C), t : temps (s)
Générateur
Ampèremètre
Lampe
Exemple de mesure :
Dans un circuit série, l'ampèremètre indique 0,15 A
Cela signifie que 0,15 coulomb traverse chaque section du circuit par seconde
Cela signifie que 0,15 coulomb traverse chaque section du circuit par seconde
Unité :
L'intensité s'exprime en ampères (A)
1 A = 1 C/s
1 A = 1 C/s
Caractéristiques de l'ampèremètre
Branchement en série
Borne COM reliée au -
Borne A reliée au +
Affichage numérique ou analogique
Loi des nœuds
Intensité identique dans circuit série
Dans dérivation : I_total = I₁ + I₂
Conservation de la charge
Méthodes & Conseils
Brancher l'ampèremètre en série avec le dipôle
Respecter les bornes COM et A
Choisir le bon calibre pour la précision
L'intensité est la même en tout point d'un circuit série
Le courant ne s'use pas dans un circuit
Erreurs Fréquentes
Erreur 1 :
Brancher l'ampèremètre en dérivation
Erreur 2 :
Inverser les bornes de l'appareil
Erreur 3 :
Oublier que l'intensité est identique dans un circuit série
