Circuits électriques simples
\( U = R \times I \)
Loi d'Ohm
⚡
Circuit simple : Générateur → Lampe → Retour
Composants essentiels :
• Générateur (pile, batterie)
• Récepteur (lampe, moteur)
• Conducteurs (fils électriques)
• Interrupteur (optionnel)
• Récepteur (lampe, moteur)
• Conducteurs (fils électriques)
• Interrupteur (optionnel)
Convention :
Le courant va du + au -
Intensité : I (ampères A)
Tension : U (volts V)
Intensité : I (ampères A)
Tension : U (volts V)

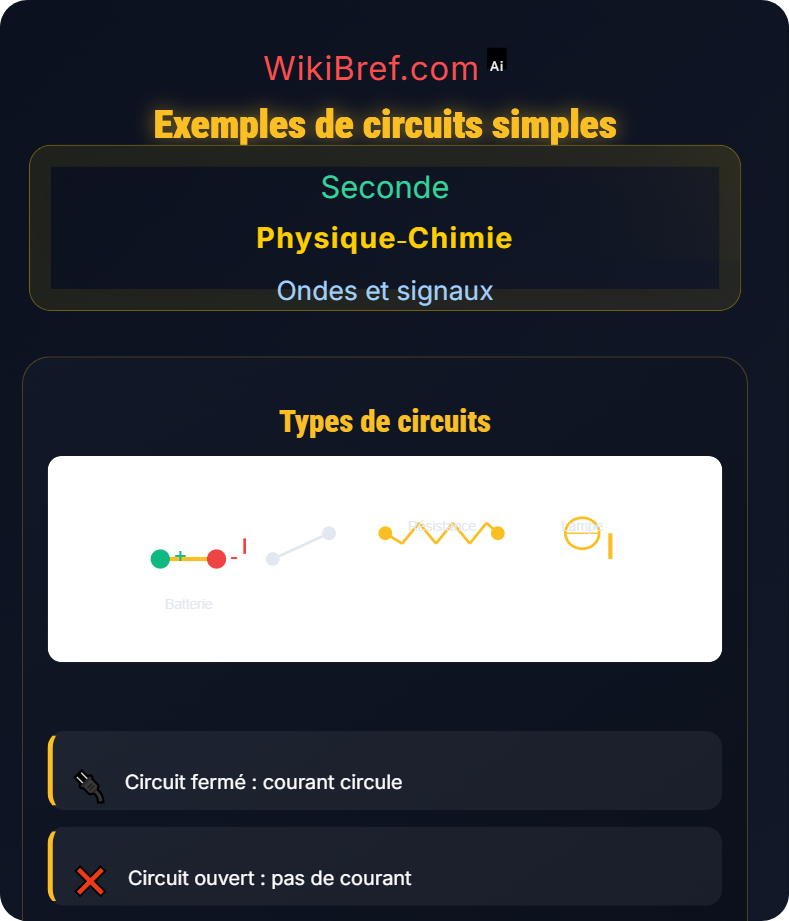

Types de circuits simples
Circuit ouvert : interrupteur ouvert
Circuit fermé : courant circule
Circuit court : danger possible
Montage série vs parallèle
Mesure des grandeurs
Intensité mesurée en ampères (A)
Tension mesurée en volts (V)
Résistance en ohms (Ω)
Conseils & Astuces
Toujours vérifier la polarité
Les fils doivent être connectés correctement
Ne jamais court-circuiter une pile
Utiliser un multimètre pour mesurer
Dans un circuit série, I est constant
Erreurs Fréquentes
Erreur 1 :
Confondre tension et intensité
Erreur 2 :
Oublier la convention du sens du courant
Erreur 3 :
Ne pas respecter la polarité des composants
