Loi d'Ohm
\( U = R \times I \)
Tension = Résistance × Intensité
Définition :
La loi d'Ohm établit la relation entre la tension électrique U aux bornes d'un dipôle ohmique, l'intensité I du courant qui le traverse et sa résistance R.

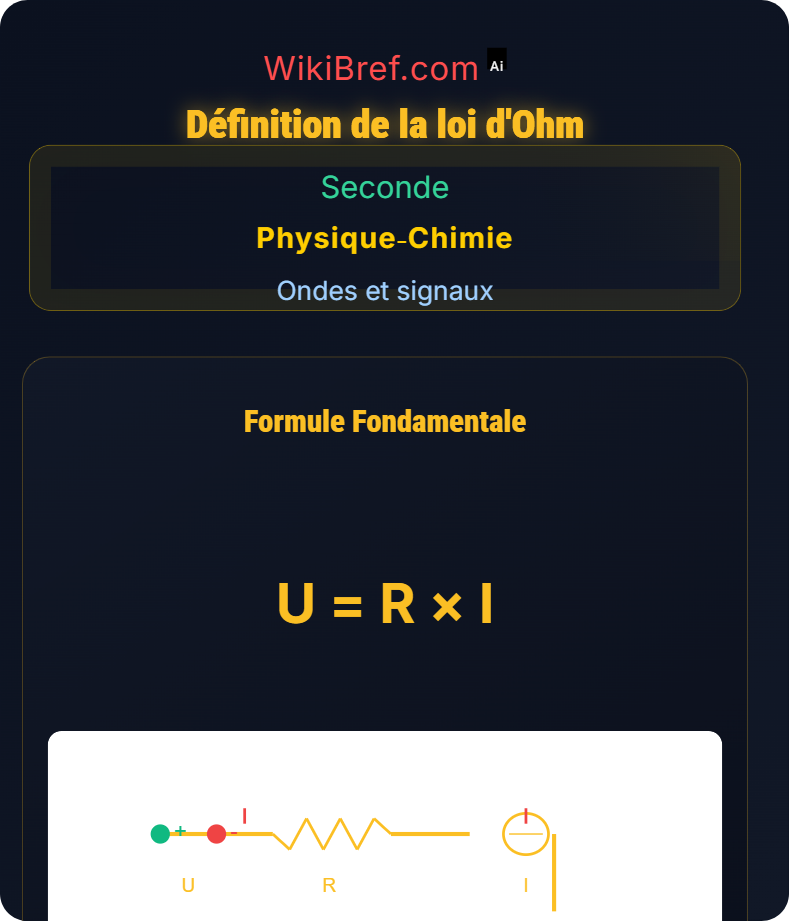

Schéma de circuit :
Générateur → Résistor → Lampe
Exemple 1 :
Si R = 10 Ω et I = 0.5 A
Alors U = 10 × 0.5 = 5 V
Alors U = 10 × 0.5 = 5 V
Exemple 2 :
Si U = 12 V et R = 4 Ω
Alors I = U/R = 12/4 = 3 A
Alors I = U/R = 12/4 = 3 A
Grandeurs physiques
U : Tension électrique (Volt - V)
I : Intensité du courant (Ampère - A)
R : Résistance électrique (Ohm - Ω)
Relation : U = R × I
Formules dérivées
I = U / R
R = U / I
Proportionnalité directe
Unités et conversions
1 kΩ = 1000 Ω
1 mA = 0.001 A
1 mV = 0.001 V
Méthodes & Conseils
Toujours vérifier les unités avant de calculer
Identifier la grandeur inconnue à calculer
Appliquer la bonne formule selon le contexte
Tracer la caractéristique U = f(I) pour un dipôle ohmique
La pente de la droite est égale à R
Erreurs Fréquentes
Erreur 1 :
Oublier de convertir les unités (kΩ en Ω)
Erreur 2 :
Confondre tension et intensité dans la formule
Erreur 3 :
Ne pas respecter la proportionnalité
Applications pratiques
Calcul de résistance :
R = U/I pour dimensionner un composant
Protection des circuits :
Calcul de la résistance de protection
