Définitions clés
Solide en équilibre
Solide immobile dans un repère galiléen, soumis à des forces qui se compensent.
Principe fondamental de la statique (PFS)
Pour un solide en équilibre, la somme des forces et la somme des moments sont nulles.
\( \sum \vec{F}_{ext} = \vec{0} \)
Somme des forces extérieures = 0

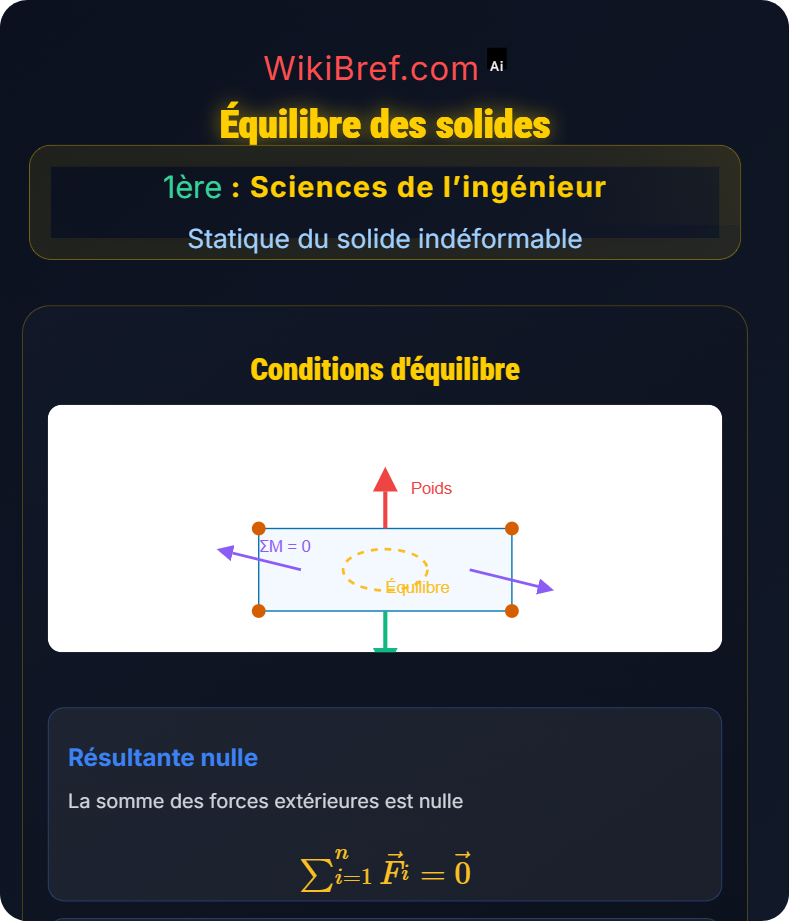

Conditions d'équilibre :
⚖️ Translation : ΣF = 0
🔄 Rotation : ΣM = 0
📐 Aucun mouvement possible
🔄 Rotation : ΣM = 0
📐 Aucun mouvement possible
Types d'équilibre :
🎯 Stable (retour à l'équilibre)
⚖️ Indifférent (position d'équilibre)
🌪️ Instable (sortie de l'équilibre)
⚖️ Indifférent (position d'équilibre)
🌪️ Instable (sortie de l'équilibre)
Lois fondamentales
PFS - Équilibre des forces
PFS - Équilibre des moments
Action-réaction (Newton)
Conservation de l'énergie
Formules essentielles
\( \sum \vec{F}_{ext} = \vec{0} \)
Somme des forces = 0
\( \sum \vec{M}_O(\vec{F}_{ext}) = \vec{0} \)
Somme des moments = 0
Moment d'une force
\( \vec{M}_O(\vec{F}) = \vec{OP} \times \vec{F} \)
Méthodes & Conseils
Isoler le solide étudié
Représenter toutes les forces
Choisir un point de calcul judicieux
Projeter les vecteurs dans un repère
Appliquer le PFS
Règles essentielles
Règle 1 :
Un solide en équilibre ne subit aucune accélération
Règle 2 :
Les forces extérieures se compensent mutuellement
Règle 3 :
Le moment résultant en tout point est nul
Exemples détaillés
Exemple 1 : Poutre articulée
Poutre de longueur L, articulée à une extrémité, supportant une charge P à l'autre extrémité.
Forces :
- Poids P vers le bas
- Réaction articulation (Rx, Ry)
Équilibre : ΣF = 0 et ΣM = 0
Forces :
- Poids P vers le bas
- Réaction articulation (Rx, Ry)
Équilibre : ΣF = 0 et ΣM = 0
Exemple 2 : Système à deux forces
Si un solide est soumis à 2 forces seulement, ces forces doivent être opposées et colinéaires.
\( \vec{F_1} + \vec{F_2} = \vec{0} \)
Les forces ont même droite d'action.
\( \vec{F_1} + \vec{F_2} = \vec{0} \)
Les forces ont même droite d'action.
Erreurs fréquentes
Erreur 1 :
Oublier les moments dans l'analyse
Erreur 2 :
Mal choisir le point de calcul des moments
Erreur 3 :
Confondre forces intérieures et extérieures
