Types de mécanismes

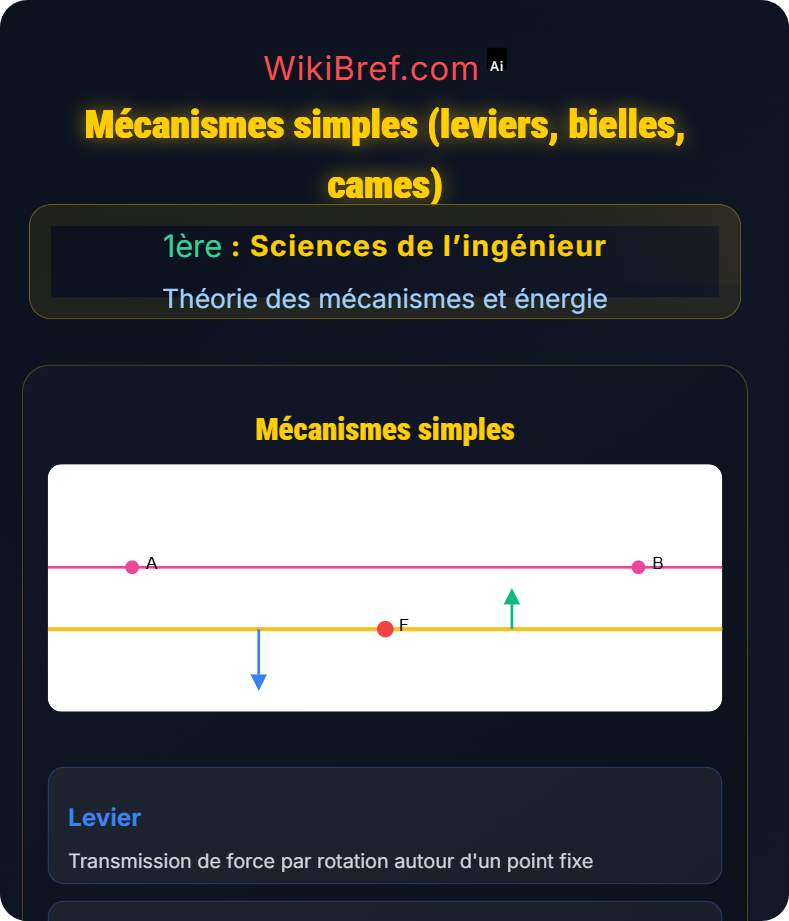

Levier
Système rigide tournant autour d'un point fixe (pivot) permettant de multiplier une force.
Bielle-manivelle
Convertit un mouvement rotatif en mouvement alternatif (ou inversement).
\( F_1 \cdot d_1 = F_2 \cdot d_2 \)
Loi du levier
Applications :
🏗️ Pince à verre
🚗 Moteur à piston
🚪 Ferme-porte
⚖️ Balance
🚗 Moteur à piston
🚪 Ferme-porte
⚖️ Balance
Fonctions :
⚙️ Transmission de puissance
🔄 Conversion de mouvement
⚖️ Multiplication de force
📐 Transformation de trajectoire
🔄 Conversion de mouvement
⚖️ Multiplication de force
📐 Transformation de trajectoire
Caractéristiques principales
Rapport de transmission
Conversion de mouvement
Multiplication de force
Inversion de sens
Formules essentielles
\( R_t = \frac{\omega_s}{\omega_e} = \frac{N_s}{N_e} \)
Rapport de transmission
\( \eta = \frac{P_s}{P_e} \)
Rendement
Avantage mécanique
\( AM = \frac{F_{sortie}}{F_{entrée}} \)
Méthodes & Conseils
Identifier les types de liaisons
Analyser les mouvements relatifs
Mesurer les rapports de dimensions
Calculer les vitesses et accélérations
Déterminer le rendement du mécanisme
Règles essentielles
Règle 1 :
Le levier multiplie la force mais pas l'énergie
Règle 2 :
La bielle transmet des forces sans modifier leur intensité
Règle 3 :
Les cames convertissent le mouvement rotatif en mouvement linéaire
Exemples détaillés
Exemple 1 : Levier de première espèce
Poids de 10N placé à 30cm du pivot.
Force à appliquer à 10cm du pivot :
F × 10 = 10 × 30
F = 30N (multiplication de force de 3)
Force à appliquer à 10cm du pivot :
F × 10 = 10 × 30
F = 30N (multiplication de force de 3)
Exemple 2 : Système bielle-manivelle
Manivelle de rayon r, bielle de longueur L.
Relation entre angle de rotation θ et position du piston x.
x = r·cos(θ) + √(L² - r²·sin²(θ))
Relation entre angle de rotation θ et position du piston x.
x = r·cos(θ) + √(L² - r²·sin²(θ))
Erreurs fréquentes
Erreur 1 :
Confondre multiplication de force et multiplication d'énergie
Erreur 2 :
Oublier les pertes par frottement dans le rendement
Erreur 3 :
Mal identifier les centres de rotation dans les mécanismes
