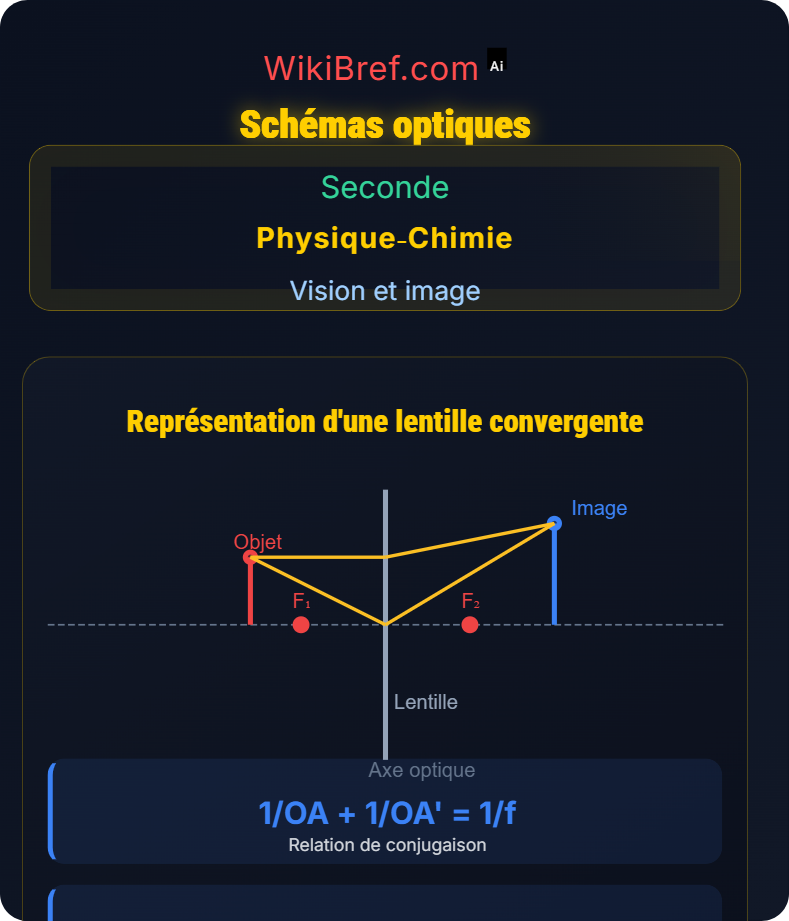

Construction des schémas optiques
\( \frac{1}{\overline{OA}} + \frac{1}{\overline{OA'}} = \frac{1}{f'} \)
Relation de conjugaison
Conventions :
- Axe optique horizontal, sens positif de gauche à droite
- Centre optique O, foyers F et F'
- OA < 0 pour objet réel, OA' > 0 pour image réelle
- Centre optique O, foyers F et F'
- OA < 0 pour objet réel, OA' > 0 pour image réelle
Rayons particuliers :
1. Parallèle à l'axe → passe par F'
2. Passe par O → non dévié
3. Passe par F → devient parallèle à l'axe
2. Passe par O → non dévié
3. Passe par F → devient parallèle à l'axe
Éléments du schéma
Axe optique
Centre optique O
Foyers F et F'
Lentille convergente
Objet AB et image A'B'
Sens de propagation
Rayons utiles
Rayon parallèle
Rayon central
Rayon focal
Types de schémas
Image réelle
Objet avant le foyer, image inversée
Ex: projecteur, appareil photo
Loupe
Objet entre O et F, image virtuelle droite
Ex: loupe, microscope
Objectif
Objet éloigné, image réelle
Ex: caméra, télescope
Œil
Lentille convergente naturelle
Ex: cristallin
Conseils & Astuces
Toujours tracer au moins 2 rayons pour localiser l'image
Les rayons doivent se croiser pour une image réelle
Utiliser les rayons particuliers pour simplifier
L'image est à l'intersection des rayons émergents
Respecter les conventions de signes
