Relation tension-intensité
\( U = R \times I \)
Loi d'Ohm
Définition : La relation entre la tension U aux bornes d'un dipôle et l'intensité I qui le traverse dépend du type de dipôle. Pour un conducteur ohmique, cette relation est linéaire.

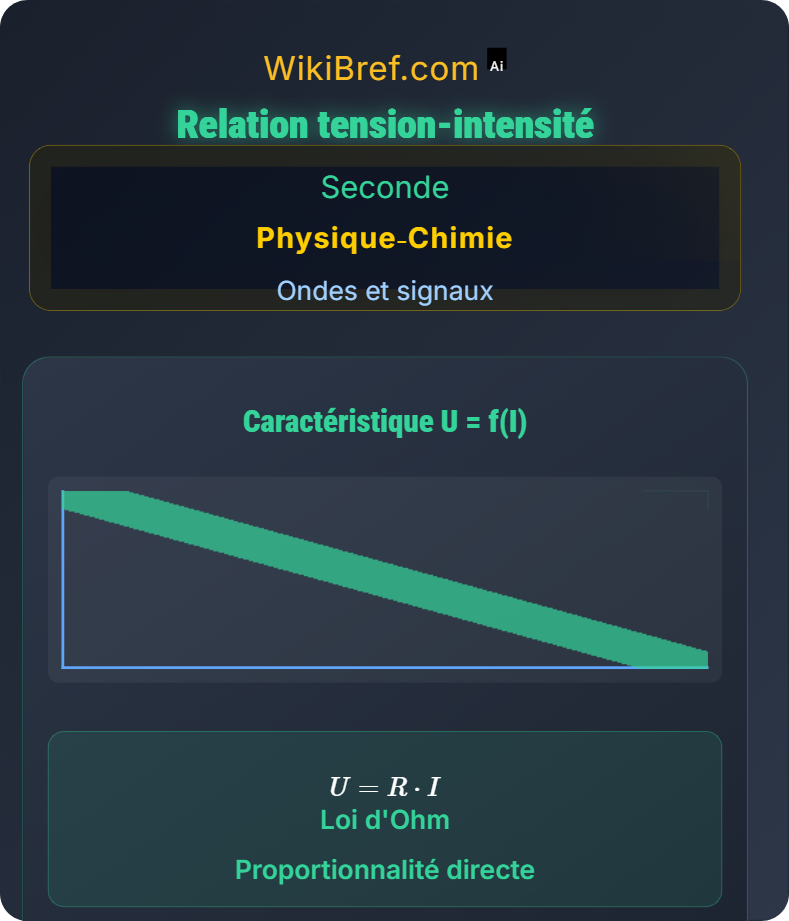

Relation U=f(I)
Conducteur ohmique (linéaire)
Autres dipôles (non linéaire)
Loi d'Ohm :
• U = R × I
• R = résistance (Ω)
• U en volts (V)
• I en ampères (A)
• R = résistance (Ω)
• U en volts (V)
• I en ampères (A)
Caractéristiques :
• La droite passe par l'origine
• La pente est égale à R
• Plus R est grand, plus la pente est faible
• La pente est égale à R
• Plus R est grand, plus la pente est faible
Types de relations
Linéaire : U = R×I (résistance)
Générateur : U = E - r×I
Diode : non linéaire, seuil
Court-circuit : U = 0
Circuit ouvert : I = 0
Graphiques typiques
Résistance : droite passant par l'origine
Générateur : droite décroissante
Diode : seuil puis croissance rapide
Conseils & Astuces
Pour une résistance, U et I sont proportionnels
La pente du graphique U=f(I) donne la résistance
Un conducteur ohmique respecte la loi d'Ohm
Toujours vérifier l'unité des grandeurs
La relation dépend du type de dipôle
Erreurs Fréquentes
Erreur 1 :
Appliquer la loi d'Ohm à tous les dipôles
Erreur 2 :
Confondre pente et valeur de la résistance
Erreur 3 :
Oublier que U et I doivent être en V et A
