Schémas optiques

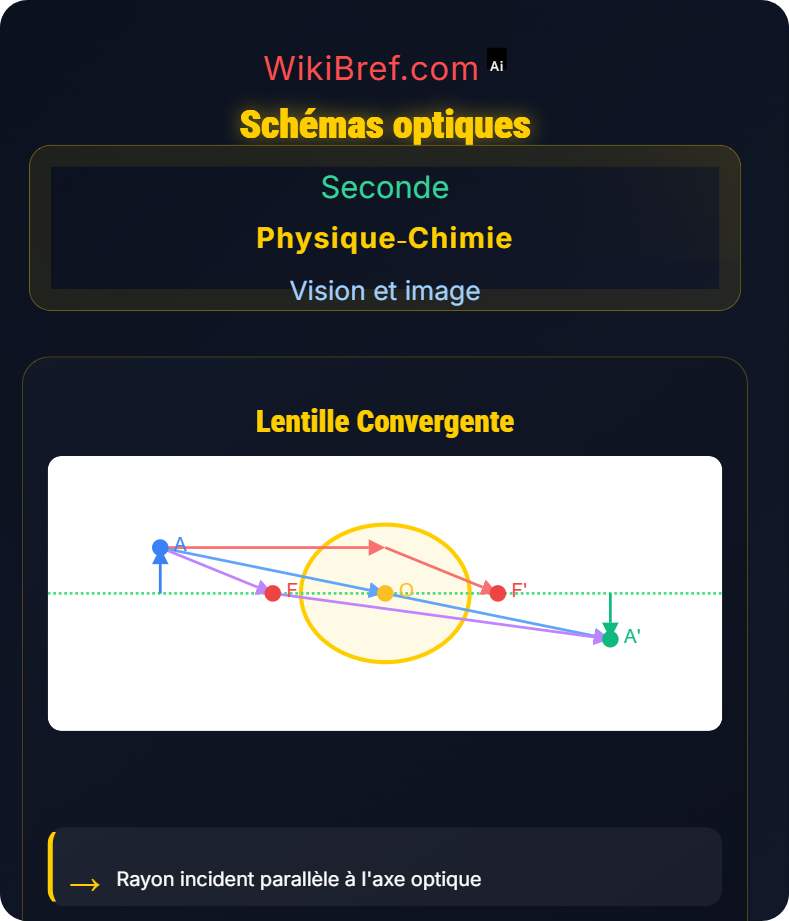

Lentille convergente
Représentation des rayons lumineux
Éléments principaux :
• Centre optique O
• Axe optique principal
• Foyer objet F et image F'
• Distance focale f'
• Axe optique principal
• Foyer objet F et image F'
• Distance focale f'
Rayons particuliers :
• Rayon passant par O non dévié
• Rayon parallèle à l'axe → passe par F'
• Rayon passant par F → devient parallèle
• Rayon parallèle à l'axe → passe par F'
• Rayon passant par F → devient parallèle
Définitions clés
Lentille convergente : focalise les rayons
Centre optique O : centre de symétrie
Foyers F et F' : distances égales de O
Distance focale f' = OF' (positive)
Construction d'image
Utiliser 2 rayons particuliers
Intersection = position image
Image réelle ou virtuelle possible
Conseils & Méthodes
Toujours mesurer distances algébriques
Tracer au moins 2 rayons pour précision
Repérer les foyers avant construction
Image réelle = derrière la lentille
Image virtuelle = devant la lentille
Erreurs Fréquentes
Erreur 1 :
Inverser foyer objet et image
Erreur 2 :
Oublier la direction des rayons
Erreur 3 :
Ne pas utiliser les rayons particuliers
