Sciences de l'ingénieur1ère

Représentation des forces
Exercices corrigés

Maîtrisez la représentation des forces : modélisation, diagrammes de corps libre, torseurs, actions mécaniques et équilibre statique grâce à ces 5 exercices détaillés.

Concepts & Exercices
\(\vec{F} = m\vec{g}\)
Poids
\(\left\lbrace \mathcal{T} \right\rbrace = \left\lbrace \begin{array}{c} \vec{R} \\ \vec{M}_A \end{array} \right\rbrace\)
Torseur d'action mécanique
Loi de Coulomb
\(\vec{F}_f = f \vec{N}\)
Frottement
Équilibre
\(\sum \vec{F} = \vec{0}\)
Forces
Équilibre
\(\sum \vec{M}_O = \vec{0}\)
Moments
🏗️
Actions mécaniques : Forces de contact, forces à distance, réactions d'appui.
⚖️
Diagramme de corps libre : Représentation de toutes les forces agissant sur un objet isolé.
🔧
Modélisation : Simplification des systèmes réels pour faciliter l'analyse.
Exercice 1
Représenter le diagramme de corps libre d'une masse suspendue par un câble
Exercice 2
Dessiner les forces agissant sur une poutre encastrée supportant une charge
Exercice 3
Modéliser les actions mécaniques sur un bloc posé sur un plan incliné
Exercice 4
Représenter les forces dans un système de poulies
Exercice 5
Créer le torseur des forces pour une structure triangulaire
Corrigé : Exercices 1 à 3
1 Masse suspendue
Définition :

Diagramme de corps libre : Représentation de toutes les forces agissant sur un objet isolé du système.

Méthode de construction :
  1. Isoler l'objet du système
  2. Identifier toutes les forces agissant dessus
  3. Représenter chaque force par un vecteur
  4. Indiquer les points d'application
Tension T
Poids P
Masse m
Données
Masse m
Gravité g
Forces
Poids P = mg
Tension T
Équilibre
T = P
Étape 1 : Isoler la masse

Retirer le câble et observer les forces agissant sur la masse seule

Étape 2 : Identifier les forces

- Poids \(\vec{P} = m\vec{g}\) vers le bas

- Tension \(\vec{T}\) du câble vers le haut

Étape 3 : Représenter les forces

Tracer les vecteurs forces avec leur direction, sens et point d'application

Étape 4 : Appliquer les conditions d'équilibre

\(\sum \vec{F} = \vec{0}\) donc \(\vec{T} + \vec{P} = \vec{0}\)

Étape 5 : Résoudre

\(\vec{T} = -\vec{P}\), donc \(T = mg\)

\(T = mg\)
Réponse finale :

La tension du câble égale le poids de la masse : \(T = mg\)

Règles appliquées :

• Isolation : Séparer le système à étudier du reste

• Représentation : Flèches pour les forces avec sens et intensité

• Équilibre : Somme des forces nulle pour un objet immobile

2 Poutre encastrée
Définition :

Encastrement : Liaison complète qui empêche tous les mouvements. Crée une force et un moment de réaction.

Charge P
Encastrement
Données
Charge P
Longueur L
Réactions
\(R_H, R_V, M_A\)
Équilibre
\(R_V = P\)
\(M_A = PL\)
Étape 1 : Isoler la poutre

Retirer les liaisons et observer les forces extérieures

Étape 2 : Identifier les forces

- Charge \(P\) au point B

- Réactions d'encastrement en A : \(R_H\) (horizontale), \(R_V\) (verticale), \(M_A\) (moment)

Étape 3 : Appliquer les équations d'équilibre

\(\sum F_x = 0 \Rightarrow R_H = 0\)

\(\sum F_y = 0 \Rightarrow R_V - P = 0 \Rightarrow R_V = P\)

\(\sum M_A = 0 \Rightarrow M_A - PL = 0 \Rightarrow M_A = PL\)

Étape 4 : Représenter les forces

Montrer la force verticale \(R_V = P\) et le moment \(M_A = PL\) en A

Étape 5 : Interpréter les résultats

L'encastrement supporte la charge et crée un moment de flexion

\(R_V = P \text{ et } M_A = PL\)
Réponse finale :

La réaction verticale égale la charge (\(R_V = P\)) et le moment de flexion est \(M_A = PL\)

Règles appliquées :

• Encastrement : Crée 3 inconnues (2 forces + 1 moment)

• Équilibre : 3 équations pour 3 inconnues

• Moment : Mesuré par rapport au point d'encastrement

3 Plan incliné
Définition :

Plan incliné : Surface plane inclinée sur laquelle un objet subit différentes forces selon l'angle d'inclinaison.

Poids P
Réaction N
Frottement F
Données
Masse m
Angle α
Forces
P = mg
N = mg cos α
Frottement
F ≤ fN
Étape 1 : Isoler le bloc

Considérer uniquement le bloc sur le plan incliné

Étape 2 : Identifier les forces

- Poids \(\vec{P} = m\vec{g}\) vertical vers le bas

- Réaction normale \(\vec{N}\) perpendiculaire au plan

- Force de frottement \(\vec{F_f}\) parallèle au plan, opposée au mouvement

Étape 3 : Décomposer les forces

Poids : \(P_x = mg\sin\alpha\) (parallèle au plan), \(P_y = mg\cos\alpha\) (perpendiculaire)

Étape 4 : Appliquer les équations d'équilibre

En x (parallèle au plan) : \(F_f - mg\sin\alpha = 0\) (si équilibre)

En y (perpendiculaire au plan) : \(N - mg\cos\alpha = 0\)

Étape 5 : Résoudre

\(N = mg\cos\alpha\) et \(F_f = mg\sin\alpha\)

\(N = mg\cos\alpha \text{ et } F_f = mg\sin\alpha\)
Réponse finale :

La réaction normale est \(N = mg\cos\alpha\) et la force de frottement est \(F_f = mg\sin\alpha\)

Règles appliquées :

• Décomposition : Projeter les forces selon axes parallèle et perpendiculaire au plan

• Frottement : \(F_f \leq fN\) avec f coefficient de frottement

• Équilibre : Condition d'équilibre : \(mg\sin\alpha \leq fmg\cos\alpha\)

Corrigé : Exercices 4 à 5
4 Système de poulies
Définition :

Système de poulies : Ensemble de poulies permettant de multiplier la force appliquée ou modifier sa direction.

Poids P
Effort F
Effort F
Données
Charge P
n brins
Tension
T = P/n
Avantage
Am = n
Étape 1 : Analyser la configuration

Identifier le nombre de brins actifs de câble supportant la charge

Étape 2 : Appliquer la loi de la poulie

La tension est constante dans un câble idéal (sans frottement)

Étape 3 : Compter les brins porteurs

Chaque brin supporte une fraction de la charge totale

Étape 4 : Calculer l'effort requis

Si n brins supportent la charge P, alors \(F = \frac{P}{n}\)

Étape 5 : Calculer l'avantage mécanique

\(Am = \frac{P}{F} = n\)

\(F = \frac{P}{n} \text{ et } Am = n\)
Réponse finale :

L'effort nécessaire est divisé par le nombre de brins actifs dans le système de poulies

Règles appliquées :

• Transmission : La tension est constante dans un câble idéal

• Avantage mécanique : Gain obtenu par multiplication du nombre de brins

• Énergie : Conservation de l'énergie (négligeant les frottements)

5 Torseur des forces
Définition :

Torseur : Ensemble constitué d'une résultante \(\vec{R}\) et d'un moment \(\vec{M}_A\) en un point A : \(\left\lbrace \mathcal{T} \right\rbrace = \left\lbrace \begin{array}{c} \vec{R} \\ \vec{M}_A \end{array} \right\rbrace\)

Liaison
\(\vec{F}_1\)
\(\vec{F}_2\)
Torseur
\(\left\lbrace \mathcal{T} \right\rbrace\)
Résultante
\(\vec{R} = \sum \vec{F}_i\)
Moment
\(\vec{M}_A = \sum \vec{M}_A(\vec{F}_i)\)
Étape 1 : Identifier toutes les forces

Lister toutes les forces extérieures agissant sur le système

Étape 2 : Calculer la résultante

\(\vec{R} = \vec{F}_1 + \vec{F}_2 + ... + \vec{F}_n\)

Étape 3 : Calculer le moment résultant

\(\vec{M}_A = \vec{M}_A(\vec{F}_1) + \vec{M}_A(\vec{F}_2) + ... + \vec{M}_A(\vec{F}_n)\)

Étape 4 : Exprimer le torseur

\(\left\lbrace \mathcal{T} \right\rbrace = \left\lbrace \begin{array}{c} \vec{R} \\ \vec{M}_A \end{array} \right\rbrace\)

Étape 5 : Transférer le torseur

Utiliser la relation de transfert : \(\vec{M}_B = \vec{M}_A + \vec{BA} \wedge \vec{R}\)

\(\left\lbrace \mathcal{T} \right\rbrace = \left\lbrace \begin{array}{c} \vec{R} \\ \vec{M}_A \end{array} \right\rbrace\)
Réponse finale :

Le torseur caractérise entièrement le système d'actions mécaniques

Règles appliquées :

• Torseur : Outil mathématique complet pour représenter les efforts

• Transfert : La résultante est invariante, le moment varie selon la relation de Varignon

• Application : Analyse des liaisons, dimensionnement des structures

Cours bien détaillé
\(\vec{F} = m\vec{g}\)
Poids
\(\left\lbrace \mathcal{T} \right\rbrace = \left\lbrace \begin{array}{c} \vec{R} \\ \vec{M}_A \end{array} \right\rbrace\)
Torseur
🏗️
Types d'actions mécaniques : Forces de contact, forces à distance, réactions d'appui, forces de frottement.
⚖️
Conditions d'équilibre : \(\sum \vec{F} = \vec{0}\) et \(\sum \vec{M}_O = \vec{0}\) pour tout point O.
🔧
Modélisation : Représentation des actions mécaniques par des forces et moments équivalents.
📊
Diagramme de corps libre : Outil fondamental pour analyser les forces agissant sur un objet.
💡
Conseil : Toujours tracer un diagramme de corps libre avant d'appliquer les équations d'équilibre
🔍
Attention : Ne pas ublier les forces de réaction dues aux liaisons
⚡
Astuce : Choisir un point de calcul judicieux pour annuler certains moments
📋
Méthode : Toujours indiquer le repère et les sens positifs choisis
✅
Vérification : Utiliser plusieurs points pour confirmer les résultats
Méthodes d'analyse :
  • Diagramme de corps libre : Représentation graphique de toutes les forces
  • Principe des actions mutuelles : Action = -Réaction
  • Méthode des torseurs : Formalisme complet pour les actions mécaniques
  • Principe des puissances virtuelles : Méthode énergétique pour les systèmes complexes
Principes fondamentaux :
  • Principe d'isolement : Séparer le système à étudier du reste du monde
  • Modèle simplifié : Représenter les éléments par des objets mathématiques idéaux
  • Hypothèses : Solide indéformable, frottements négligés, charges ponctuelles
  • Validation : Vérifier la cohérence physique des résultats obtenus

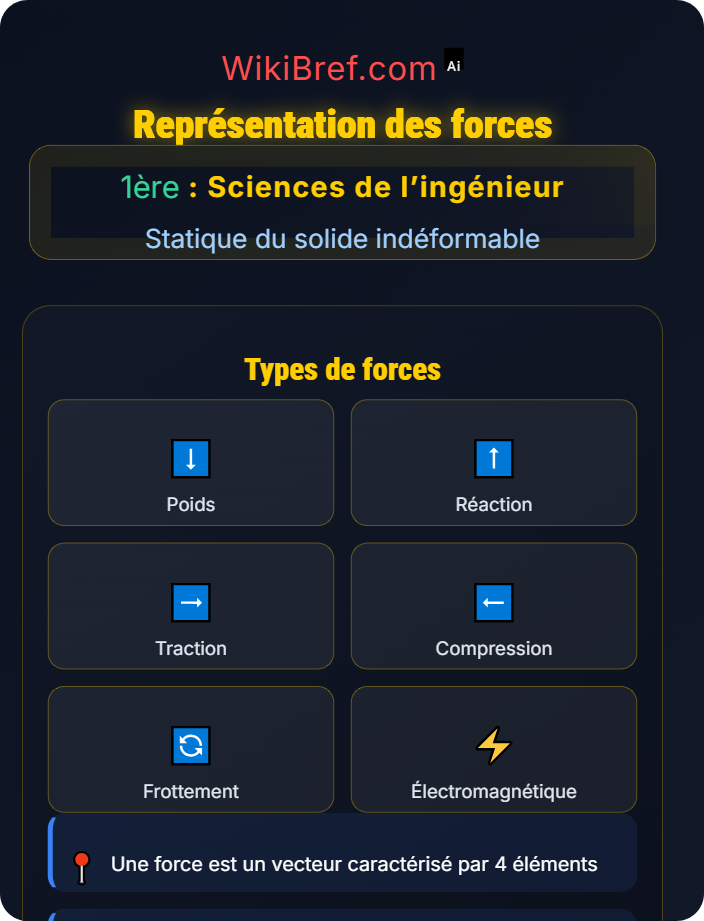

Représentation des forces Modélisation des actions mécaniques
