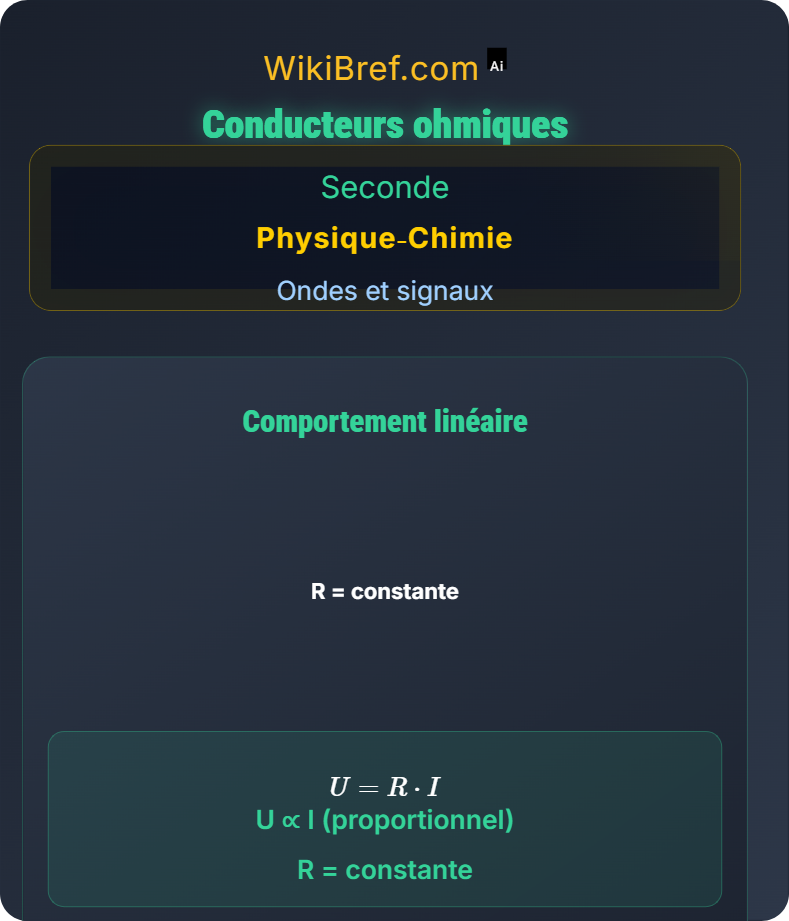

Conducteurs ohmiques
\( U = R \times I \)
R = constante, donc U ∝ I
Définition : Un conducteur ohmique est un dipôle électrique dont la tension U à ses bornes est proportionnelle à l'intensité I du courant qui le traverse. La constante de proportionnalité est la résistance R.
Caractéristique linéaire U=f(I)
Caractéristique linéaire
Caractéristique non linéaire
Conditions :
• Température constante
• Résistance constante
• Proportionnalité U ∝ I
• Résistance constante
• Proportionnalité U ∝ I
Caractéristiques :
• Droite passant par l'origine
• Pente = résistance R
• Linéarité parfaite
• Pente = résistance R
• Linéarité parfaite
Exemples de conducteurs ohmiques
Résistances fixes
Résistances variables
Fils conducteurs courts
Certains conducteurs métalliques
Conditions de température stables
Exemples non ohmiques
Diodes (rectification)
Lampes à incandescence
Transistors
Générateurs
Conseils & Astuces
La caractéristique U=f(I) est une droite passant par l'origine
La résistance est constante (indépendante de I et U)
Respecter la température constante pour valider l'ohmicité
La pente du graphique U=f(I) donne la résistance R
La loi d'Ohm s'applique uniquement aux conducteurs ohmiques
Erreurs Fréquentes
Erreur 1 :
Appliquer la loi d'Ohm à des dipôles non ohmiques
Erreur 2 :
Confondre conducteurs ohmiques et conducteurs métalliques
Erreur 3 :
Oublier la condition de température constante
